大部分用戶的負載元件的阻抗基本都是呈感性，感性負載消耗的無功只能從電網中獲取，顯然就加大電網的損耗。解決的方式就是就地平衡無功，加裝無功補償裝置。那么無功補償裝置的容量應該怎樣計算呢？

本文主要介紹2種無功補償裝置容量的計算方法

① 給功率因數低的用戶計算無功補償

② 對新增客戶配置無功補償裝置

01

計算無功補償裝置的容量，通常需要3各技術參數才能計算；

㈠、沒有加裝無功補償裝之前的功率因數；

用“cosφ1”表示

㈡、希望將提高到多大的功率因數；

用“cosφ2”表示

㈢、專變客戶的有功功率；

用“P”表示

計算公式

公式中：

P： 實際的有功功率；

Q1：沒有加裝無功補償之前的無功功率；

Q2：并聯無功補償運行之后的無功功率；

Qj：需要補償的無功功率；

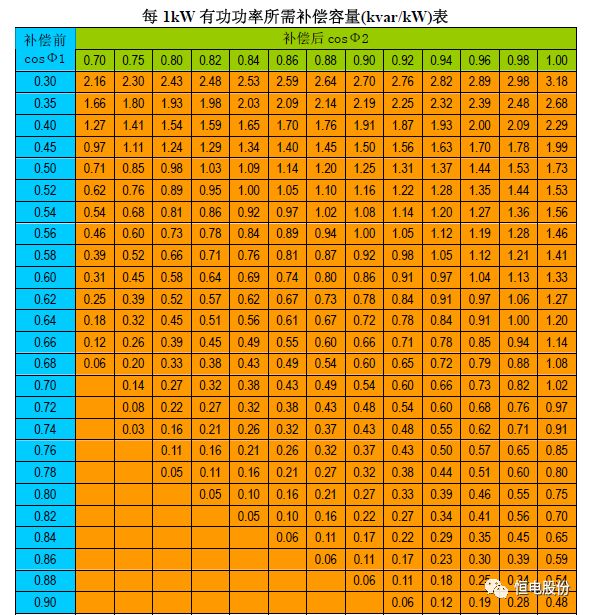

目前市場上的無功補償裝置容量規格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等幾種，可以根據計算結果選擇適合自己的無功補償裝置。

02

對于新增加的負荷，簡單來講是不知道沒有無功裝置時的功率因數，通常來講用情況一的方法是沒有辦法計算的，因為缺少一個已知參數。因此，這就需要我們引入一個經驗值。

對于專變用戶而言，供電局一般規定功率因數達到0.9才不被考核，而同一臺630kW的變壓器，用戶的實際負荷不同，配置的無功補償裝置也是不一樣的。通常情況下，我們?nèi)∽儔浩魅萘康?0-40%。

案例：

假設某新增加專變用戶的變壓器容量是630kVA，需要配置多大的無功補償裝置？

如果電機負載比重不大

Q=S×30%=630(kVA)×30%=189kvar

加裝 200kvar自動投切裝置比較合理

如果電機負載比重較大

Q=S×40%=630(kVA)×40%=252kvar

加裝 250kvar自動投切裝置比較合理

以上為個人膚淺的介紹，基本是按照低壓側補償?shù)姆绞健?實際無功補償裝置的配置與計算較為復雜，負荷性質千千萬萬，不能一概而論。精確的配置需要詳細計算每個單體負載的利用率和推并推出理論功率因數才能計算。
