在傳統的電力系統中，具有非線性阻抗特性的電氣設備(又稱為非線性負荷)應用得越來越多，這些非線性負荷工作時會造成電力系統供電頻率與波形發生畸變，從中可以分解出不同頻率的正弦波形，這部分被分解出來的非50HZ交流正弦波統稱為諧波，其中頻率為50Hz三倍即150Hz的諧波稱為3次諧波；頻率為50Hz九倍即450Hz的諧波稱為9次諧波；3次、9次、15次和21次諧波頻率又都是3次諧波頻率150Hz的1、3、5、7倍，我們統稱為三倍頻奇次諧波電流。

而LED節能燈、LED顯示屏、充電器、加熱器、變頻器、消毒器、PC終端等采用單相二極管整流方式的非線性負荷在運行時都會產生比較嚴重的奇次諧波電流，其中3次諧波最大，為主要諧波成分，但3次、9次、15次這類三倍頻奇次諧波電流不僅不能象基波及5次、7次、11次等其他頻次諧波電流那樣在零線上進行矢量抵消掉絕大部分，而是以360度矢量角完全疊加到零線上，導致零線上三倍頻奇次諧波電流為相線上的3倍左右，因此當單相整流負載產生的三倍頻奇次諧波電流含量達到35%以上時，零線電流就會異常增高超出了相線電流，很多情況下零線電流異常增高到相線電流的2倍左右，也給低壓配電系統造成了多方面的危害，主要的現象包括以下幾方面：

1)零線過流發熱：零線過熱引發的絕緣老化和短路；

2)配電保護異常跳閘：即使線路上的負荷還沒有達到配電設計容量，也會出現零序保護跳閘，造成配電系統不穩定，影響正常供電；

3)變壓器過溫異響：大量零線諧波電流回流到變壓器后，直接導致變壓器發熱升溫噪聲增大，加速變壓器的性能衰減，縮短了變壓器的壽命，嚴重時直接導致變壓器燒毀；

4)電能明顯浪費：線路損耗和變壓器發熱，綜合損耗5%-10%。

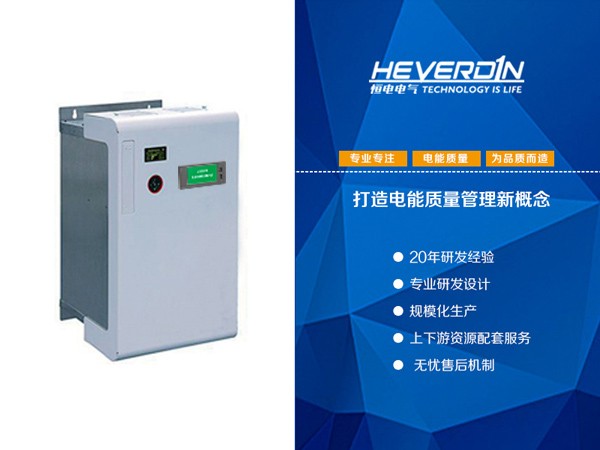

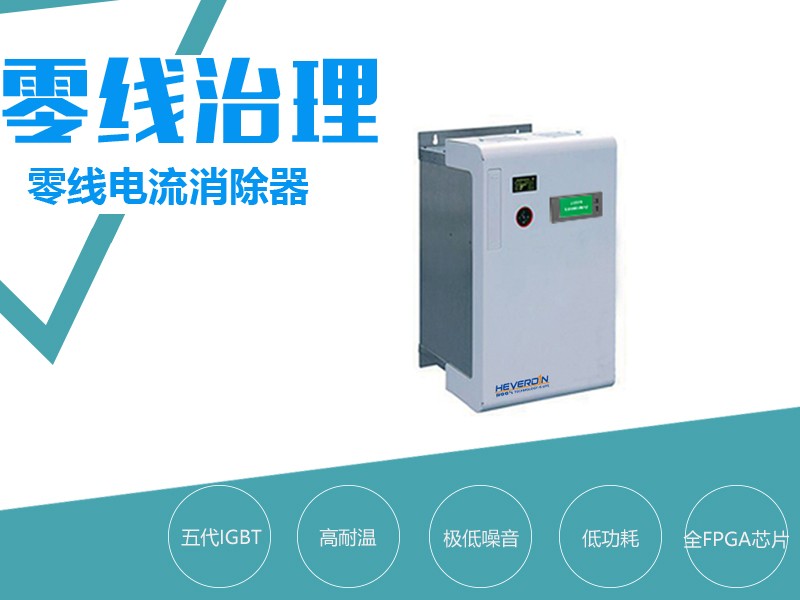

核心功能與工作原理

消除零線電流?：通過實時檢測零線中的諧波電流（如3次、5次、9次諧波），生成反向補償電流注入零線，使兩者相互抵消，消除率可達90%以上。??

典型應用場景?

商業場所?：商場、酒店（LED照明、空調等非線性負載集中）。??

工業領域?：數據中心、工廠（變頻器、開關電源等高諧波設備）。??

公共設施?：醫院、學校（精密儀器需穩定電壓）。??

安裝步驟?

?接線方式?：三相四線并聯接入到負載前端，根據零線電流單獨連接零線（N）。??

位置選擇?：安裝在配電箱末端（如樓層配電柜），靠近諧波源。??

調試要點?：通電后監測零線電流變化，確保消除率達標。??
