功能特點

功能說明

過零投切

實現電壓過零投入,電流過零切除,投切涌流很小,大大提高了設備的耐電壓,電流沖擊,功耗小,減少了常規電容器柜內 80%的能耗

分相補償(分相智能電容)

實現單相分別補償，解決三相負荷不平衡狀況；對無功缺額較大的一相進行單獨補償，達到最優化的補償效果。普通無功補償裝置無法做分相補償

溫度保護

（選配）

自愈式低壓電力電容器內置溫度傳感器，能夠反映電容器過電壓，過諧波，漏電流過大和環境溫度過高等情況下導致電容器內部發熱，實現過溫度保護，超過設定溫度以后自動切除電容器，退出運行，達到保護設備的目的

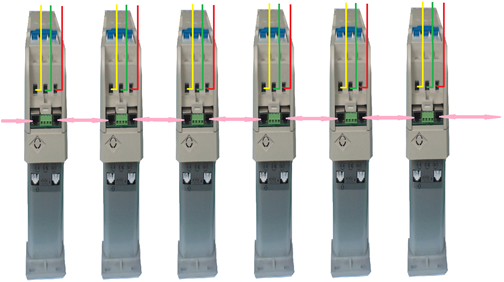

智能網絡

多臺電容器聯網使用時，通過時序競爭，某一臺成為主控電容，其余皆為輔控電容，無須設置，構成低壓無功自動控制系統；如果個別從機故障，不進行投切動作，不影響其余工作，如果主機故障，其余電容再經過時序競爭，自動產生一個新的主控電容，組成一個新的系統；容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切;485 通訊接口，可以接入后臺計算機，進行配電綜合管理

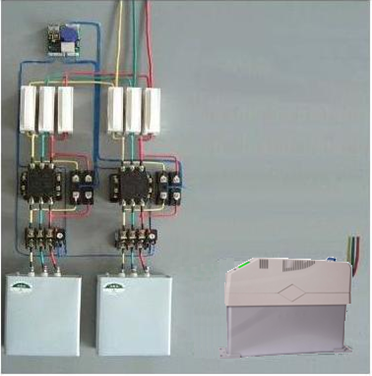

積木結構

產品標準化、模塊化，取代了傳統的控制器、空氣開關、交流接觸器、可控硅、熱繼電器、電容器，將其合為一個整體，發熱量小，組屏安裝的時候采用積木堆積方式，電容器損壞時只需單體簡單快速更換

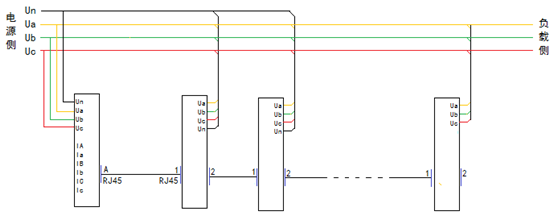

接線簡單

多臺電容器組屏安裝，生產工時比傳統模式減少 60％以上，同時減少 80％連接線，減少 80％的節點，柜內簡潔，在使用現場快速組裝，大大提高了成套廠的生產效率

擴容方便

產品體積小，接線簡單，隨著用電用戶電力負荷的增加，可以隨時增加電容器的數量，改變了常規模式因接線復雜，一成不變的局限性，適應企業發展的需要，可以分期投資

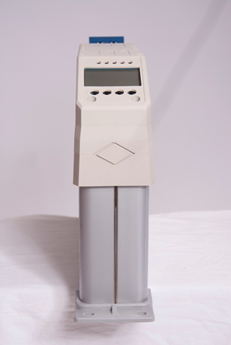

維護方便

液晶屏中文顯示保護動作類型，有過壓、欠壓、過流、小電流、過溫、電壓諧波、電流諧波等；智能式電容器具備自診斷功能，可以在液晶屏上反映以上故障，有利于現場故障查找，產品整體質保一年，電容器損壞時只需單體簡單快速更換，實現免維護

效果顯著

保障系統電壓穩定合格；提高功率因數，對投入電容器進行預測，若投入電容器過補，則不投入，避免無功超額而罰款；控制可靠性 100％，提高配變有功出力，減少增容投資，降損節能

技術參數

指標

基本參數

電源電壓

AC 220V± 20％(分補電容)\AC 380V± 20％(共補電容)

電壓波形

正弦波，總畸變率不大于 5%

取樣電流

0 ～ 5A

測量頻率

50Hz± 5％

消耗功率

<0.5W（切除電容器時）

<1W（投入電容器時）

保護誤差

電壓

≤0.5%

電流

≤1.0%；

溫度（選配）

±1℃

時間（選配）

±0.01s

測量精度

電壓

0.2級

電流

0.2級

有功功率

1.0級

無功功率

1.0級

功率因數

0.5級

安全要求

滿足“DL/T842-2003 低壓并聯電容器裝置使用技術條件”中對應條款要求

無功補償參數

電容投切時隔

>10s

無功容量

單臺≤（20+20）kvar

聯機數量

1-64（共補）/1-42(分補)

使用條件

海拔高度

≤2500米

環境溫度

－20℃ ～ +65℃

相對濕度

40℃時20%　～　90%

大氣壓力

79.5Kpa　～　106KPa

環境條件

周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。

可靠性

參數

控制準確率

100%

投切允許

次數

100萬次

電容器容量運行時間衰減率

≤1%/年

電容器容量投切衰減率

≤0.1%/萬次

年故障率

0.1%

補償

方式

規格型號

容量

(Kvar)

電容電壓等級

(V)

電容組合

(Kvar)

三相共補

HD-CZ2×40△

40

450/480

20+20

HD-CZ2×30△

30

450/480

15+15/20+10

HD-CZ2×20△

20

450/480

10+10

HD-CZ2×15△

15

450/480

10+5

HD-CZ2×10△

10

450/480

5+5

分相補償

HD-CZ3×30Y

30

250/280

10+10+10

HD-CZ3×20Y

20

250/280

6.66+6.66+6.66

HD-CZ3×15Y

15

250/280

5+5+5

HD-CZ3×10Y

10

250/280

3.33+3.33+3.33

HD-CZ3×5Y

5

250/280

1.66+1.66+1.66

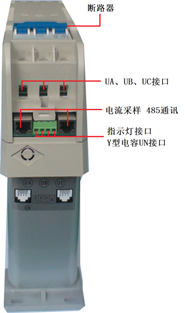

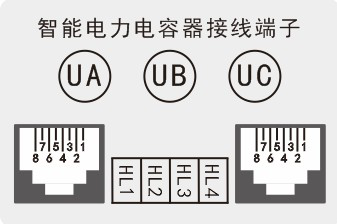

序號

定義

說明

1

HL1

C1指示燈

2

HL2

C1指示燈

3

HL3

C2指示燈

4

HL4

C2指示燈

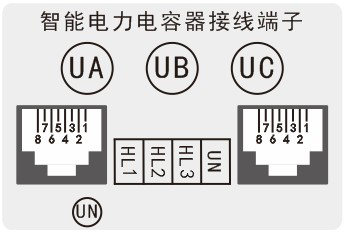

序號

定義

說明

1

HL1

A相電容投切指示燈

2

HL2

B相電容投切指示燈

3

HL3

C相電容投切指示燈

4

UN

工作電源N
