產品概述

HDAPF壁掛式有源濾波器主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤電網諧波變化，具有高度可控性和快速響應性。克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能濾除固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。HDAPF壁掛式有源濾波器擁有獨立的自主知識產權，性價比顯著優于同類進口產品。

技術優勢

1、模塊化、輕量級

HDAPF壁掛式有源濾波器的電路中每個電氣元件都小型化和標準化，整個拓撲封裝在一個的模塊內，重量在50KG以內，方便運輸裝卸，易于工程交付。

2、維護便捷，人機交互

HDAPF壁掛式有源濾波器采用7英寸全彩色液晶觸摸屏，人機交互界面友好，用戶體驗度高，也可通過數據線或網線與計算機進行通訊，在計算機終端安裝后臺監控軟件，即可實現對有源濾波器的遠程操作和控制。

3、可靠性高，溫度均勻

HDAPF壁掛式有源濾波器把發熱元件如：逆變單元中的IGBT、LCL濾波器中的濾波電感和阻尼電阻都微型化，功率減小。電氣元件不易發生因為溫度過高而失效。

4、純FPGA搭建控制控制系統

HDAPF壁掛式有源濾波器控制系統采用美國Xilinx公司的軍工級FPGA芯片，芯片內部集成84個硬件DSP單元，運算能力遠遠大于單個DSP，燒錄程序后整個FPGA芯片相當于一個硬件電路，無需調用程序，不會出現程序跑飛的情況。此外FPGA抗干擾能力遠遠高于傳統的DSP。

5、控制器與APF模塊之間采用光纖傳輸數據

HDAPF壁掛式有源濾波器控制器與功率單元之間采用光纖連接，整個數據傳輸都為光信號，不會受到電磁干擾。在信號衰減方面，光纖傳輸衰減遠遠小于傳統排線傳輸。

6、噪音低，滿載運行時噪音低于65db

HDAPF壁掛式有源濾波器采用軟磁材料，鐵硅電感流過電流時幾乎沒有聲音，HDAPF在滿載時，噪音低于65db。

7、在任何負載情況下，補償后的系統電流THDi＜3%

HDAPF壁掛式有源濾波器的濾波能力，在任何負載情況下，補償后的系統電流THDi＜3%；電感上的開關頻率為21.6KHz，補償諧波次數為2-50次。

8、開環控制與閉環控制相結合的控制方式

HDAPF壁掛式有源濾波器結合開環和閉環控制的優點；系統電流采樣經過FFT運算分解后，采用開環控制與閉環控制相結合的方法，補償無功APF采取開環控制，響應速度快；補償諧波APF采用閉環控制，補償精度高。

9、良好的限幅能力

HDAPF壁掛式有源濾波器單次諧波都可限幅，可與無源濾波器治理同次諧波

10、三電平主電流拓撲

在相同的直流母線電壓下，HDAPF壁掛式有源濾波器產生的沖擊電壓（dv/dt）為普通APF的一半，HDAPF壁掛式有源濾波器降低了每個IGBT的開關應力和開關損耗，IGBT更可靠。

技術參數

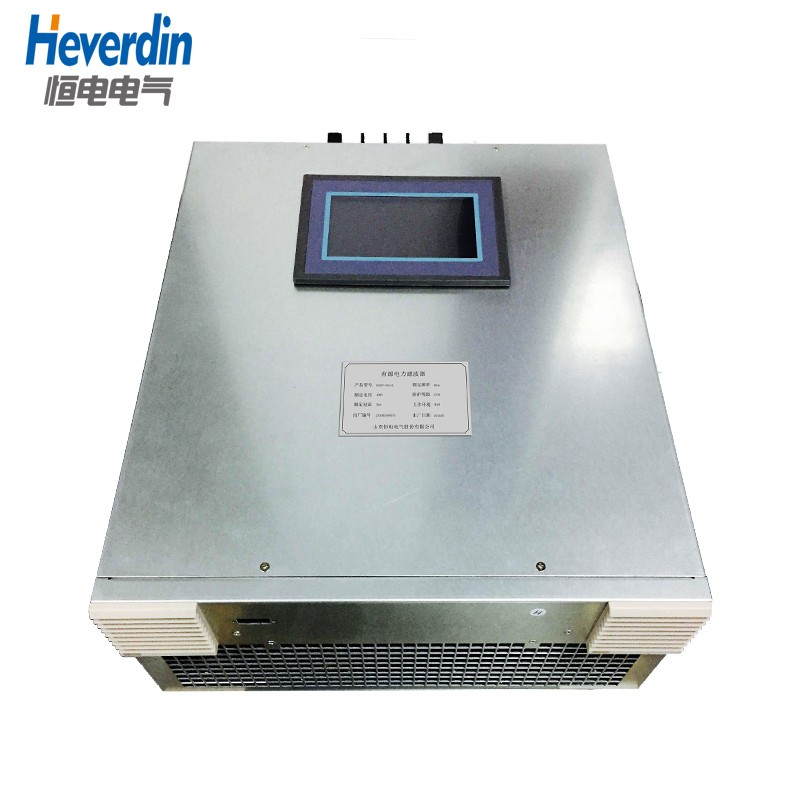

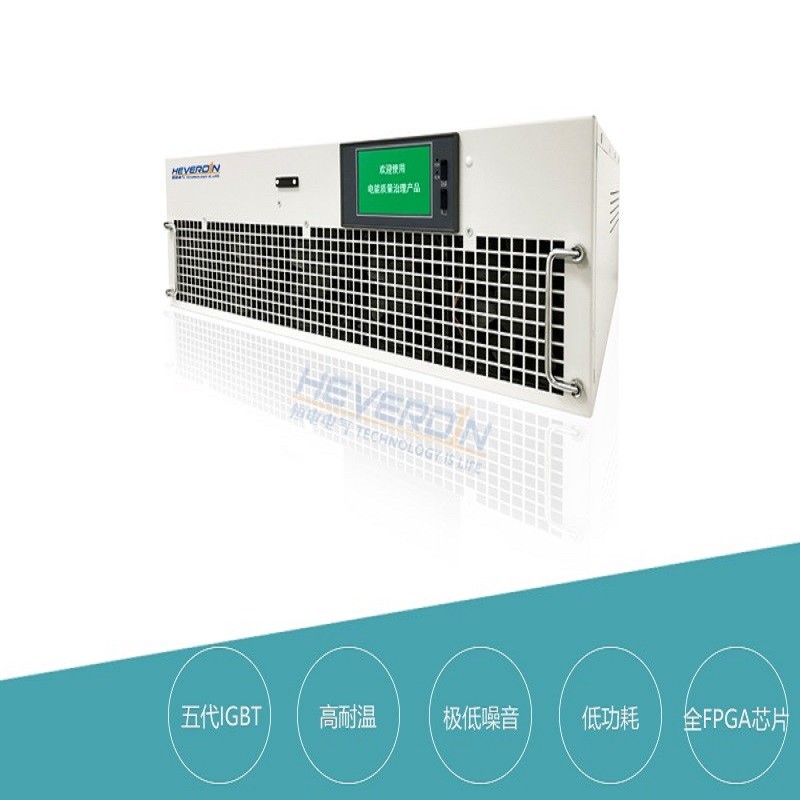

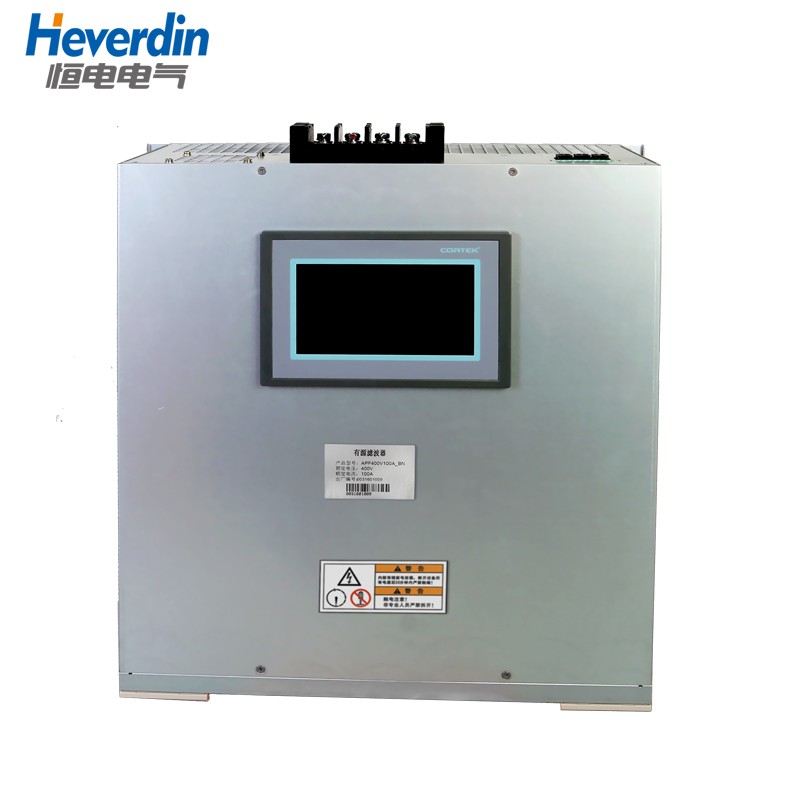

產品圖片
