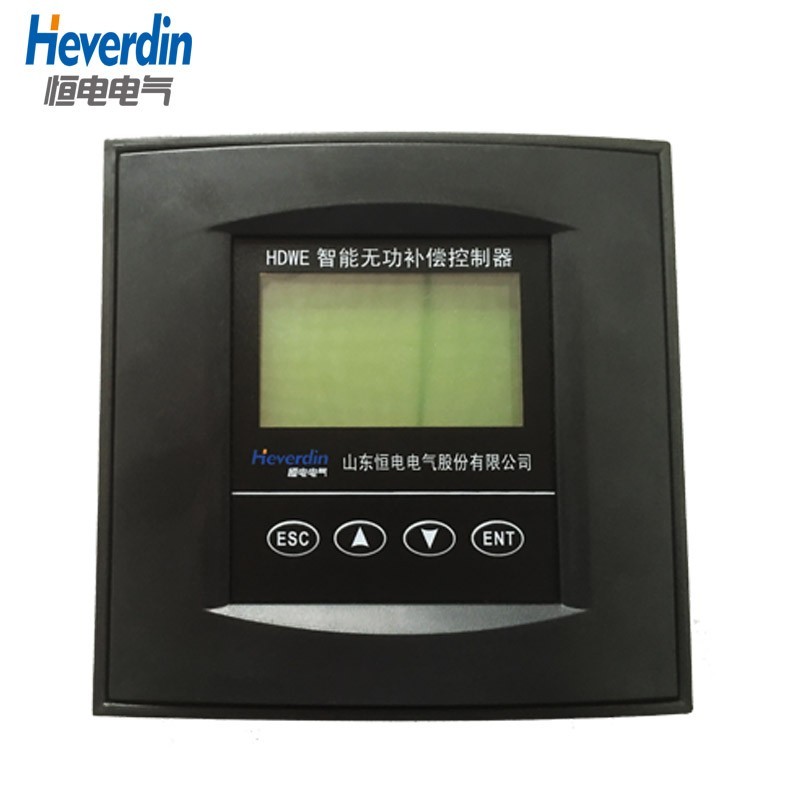

產品概述：

Heverdin-HDWE無功補償控制器采用標準外殼，嵌入式安裝，以32位ARM微處理器及專用24位數字信號處理器為核心，集全面的三相電量測量、128×64點陣液晶顯示、越限控制、動態無功補償、電能計量、事件記錄、通訊于一體。產品具有多功能、精度高、操作簡便，可靠性高，安裝方便等特點，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。通訊組網能力強提供RS232、RS485通訊端口，通訊方式支持GPRS、無線通訊、雙絞線、同軸電纜、數傳電臺等，還可以利用MODEM與光纖配合進行通訊。結合通訊部分還可以與SCADA主站通訊。完成對配電線路的各種監控功能，安裝符合DIN標準。單臺機器可支持12/16/18/24/32路無功補償輸出。

基本功能

（一）實時數據監測

■A、B、C各相電壓、電流、功率因數

■A、B、C各相所配電容器組投切狀態

■A、B、C各相有功功率、無功功率

■系統時間，總有功電度，總無功電度，零序電流

■A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率

（二）歷史數據統計及分析

1.歷史數據統計

■A、B、C各相電壓、電流、零序電流、功率因數、有功功率、無功功率、系統頻率各相歷史數據統計；

2.數據管理

所有數據可通過串口與PDA（掌上電腦）、GPRS數據傳輸模塊或微功率無線電臺等連接方式與主站通信，生成報表，打印報表。

（三）無功補償

取樣物理量為無功功率，無投切振蕩。

采用目前無功補償領域里較為先進的九區控制算法控制電容器的投切

■Y型補償方式　　■△型補償方式　　■Y+△綜合補償方式

自動尋找最佳投切策略。

投切路數0-12/18/24/32路，

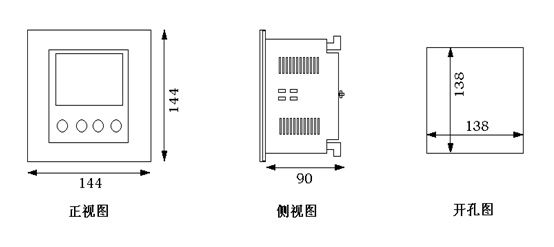

安裝尺寸

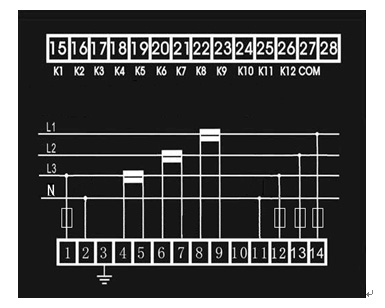

接線圖

1、2:接工作電源：AC220V；

4~9：A、B、C三相電流采樣輸入端；

11： 接N，零線；

12~14：A、B、C三相電壓采樣輸入端；

15~26：控制輸出端（DC12V,60mA電平或AC250V，5A接點）;

27：COM公共端（+12V或電源火線接入端）
